Projekt struktury logicznej sieci lokalnej
Opis projektowanej struktury logicznej

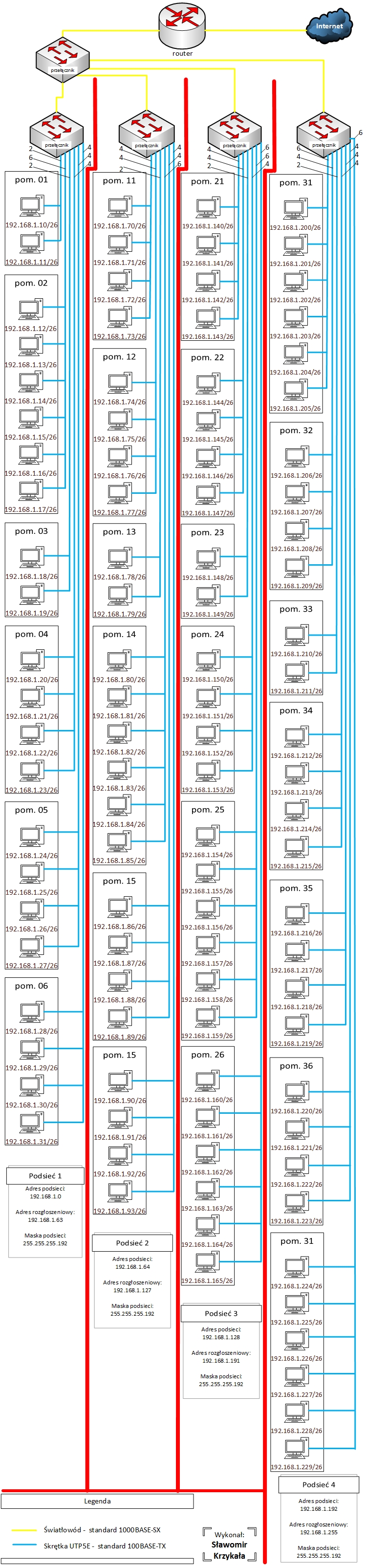

Zgodnie z specyfikacją projektowania sieć lokalna będzie składać się z czterech podsieci, po jednej na każdej kondygnacji budynku. Liczba użytkowników na każdej kondygnacji nawet po uwzględnieniu 30% wzrostu użytkowników od wartości podstawowych nie będzie przekraczała 64. Zostanie więc wybrana pula adresów 192..168.1.0/24 po zwiększeniu 2 bitów na masce.Schemat struktury logicznej
Powiązanie struktury logicznej ze strukturą fizyczną
| Parter |
| Numer pomieszczenia |
Numer gniazda abonenckiego |
Adres IPv4 |
| 01 |
01-101-01 |
192.168.1.10/26 |
| 01-101-02 |
192.168.1.11/26 |
| 02 |
01-101-03 |
192.168.1.12/26 |
| 01-101-04 |
192.168.1.13/26 |
| 01-101-05 |
192.168.1.14/26 |
| 01-101-06 |
192.168.1.15/26 |
| 01-101-07 |
192.168.1.16/26 |
| 01-101-08 |
192.168.1.17/26 |
| 03 |
01-101-09 |
192.168.1.18/26 |
| 01-101-10 |
192.168.1.19/26 |
| 04 |
01-101-11 |
192.168.1.20/26 |
| 01-101-12 |
192.168.1.21/26 |
| 01-101-13 |
192.168.1.22/26 |
| 01-101-14 |
192.168.1.23/26 |
| 05 |
01-101-15 |
192.168.1.24/26 |
| 01-101-16 |
192.168.1.25/26 |
| 01-101-17 |
192.168.1.26/26 |
| 01-101-18 |
192.168.1.27/26 |
| 06 |
01-101-19 |
192.168.1.28/26 |
| 01-101-20 |
192.168.1.29/26 |
| 01-101-21 |
192.168.1.30/26 |
| 01-101-22 |
192.168.1.31/26 |
| I piętro |
| Numer pomieszczenia |
Numer gniazda abonenckiego |
Adres IPv4 |
| 11 |
12-101-01 |
192.168.1.70/26 |
| 12-101-02 |
192.168.1.71/26 |
| 12-101-03 |
192.168.1.72/26 |
| 12-101-04 |
192.168.1.73/26 |
| 12 |
12-101-05 |
192.168.1.74/26 |
| 12-101-06 |
192.168.1.75/26 |
| 12-101-07 |
192.168.1.76/26 |
| 12-101-08 |
192.168.1.77/26 |
| 13 |
12-101-09 |
192.168.1.78/26 |
| 12-101-10 |
192.168.1.79/26 |
| 14 |
12-101-11 |
192.168.1.80/26 |
| 12-101-12 |
192.168.1.81/26 |
| 12-101-13 |
192.168.1.82/26 |
| 12-101-14 |
192.168.1.83/26 |
| 12-101-15 |
192.168.1.84/26 |
| 12-101-16 |
192.168.1.85/26 |
| 15 |
12-101-17 |
192.168.1.86/26 |
| 12-101-18 |
192.168.1.87/26 |
| 12-101-19 |
192.168.1.88/26 |
| 12-101-20 |
192.168.1.89/26 |
| 16 |
12-101-21 |
192.168.1.90/26 |
| 12-101-22 |
192.168.1.91/26 |
| 12-101-23 |
192.168.1.92/26 |
| 12-101-24 |
192.168.1.93/26 |
| II piętro |
| Numer pomieszczenia |
Numer gniazda abonenckiego |
Adres IPv4 |
| 21 |
23-101-01 |
192.168.1.140/26 |
| 23-101-02 |
192.168.1.141/26 |
| 23-101-03 |
192.168.1.142/26 |
| 23-101-04 |
192.168.1.143/26 |
| 22 |
23-101-05 |
192.168.1.144/26 |
| 23-101-06 |
192.168.1.145/26 |
| 23-101-07 |
192.168.1.146/26 |
| 23-101-08 |
192.168.1.147/26 |
| 23 |
23-101-09 |
192.168.1.148/26 |
| 23-101-10 |
192.168.1.149/26 |
| 24 |
23-101-11 |
192.168.1.150/26 |
| 23-101-12 |
192.168.1.151/26 |
| 23-101-13 |
192.168.1.152/26 |
| 23-101-14 |
192.168.1.153/26 |
| 25 |
23-101-15 |
192.168.1.154/26 |
| 23-101-16 |
192.168.1.155/26 |
| 23-101-17 |
192.168.1.156/26 |
| 23-101-18 |
192.168.1.157/26 |
| 23-101-19 |
192.168.1.158/26 |
| 23-101-20 |
192.168.1.159/26 |
| 26 |
23-101-21 |
192.168.1.160/26 |
| 23-101-22 |
192.168.1.161/26 |
| 23-101-23 |
192.168.1.162/26 |
| 23-101-24 |
192.168.1.163/26 |
| 23-101-25 |
192.168.1.164/26 |
| 23-101-26 |
192.168.1.165/26 |
| III piętro |
| Numer pomieszczenia |
Numer gniazda abonenckiego |
Adres IPv4 |
| 31 |
34-101-01 |
192.168.1.200/26 |
| 34-101-02 |
192.168.1.201/26 |
| 34-101-03 |
192.168.1.202/26 |
| 34-101-04 |
192.168.1.203/26 |
| 34-101-05 |
192.168.1.204/26 |
| 34-101-06 |
192.168.1.205/26 |
| 32 |
34-101-07 |
192.168.1.206/26 |
| 34-101-08 |
192.168.1.207/26 |
| 34-101-09 |
192.168.1.208/26 |
| 34-101-10 |
192.168.1.209/26 |
| 33 |
34-101-11 |
192.168.1.210/26 |
| 34-101-12 |
192.168.1.211/26 |
| 34 |
34-101-13 |
192.168.1.212/26 |
| 34-101-14 |
192.168.1.213/26 |
| 34-101-15 |
192.168.1.214/26 |
| 34-101-16 |
192.168.1.215/26 |
| 35 |
34-101-17 |
192.168.1.216/26 |
| 34-101-18 |
192.168.1.217/26 |
| 34-101-19 |
192.168.1.218/26 |
| 34-101-20 |
192.168.1.219/26 |
| 36 |
34-101-21 |
192.168.1.220/26 |
| 34-101-22 |
192.168.1.221/26 |
| 34-101-23 |
192.168.1.222/26 |
| 34-101-24 |
192.168.1.223/26 |
| 37 |
34-101-25 |
192.168.1.224/26 |
| 34-101-26 |
192.168.1.225/26 |
| 34-101-27 |
192.168.1.226/26 |
| 34-101-28 |
192.168.1.227/26 |
| 34-101-29 |
192.168.1.228/26 |
| 34-101-30 |
192.168.1.229/26 |
